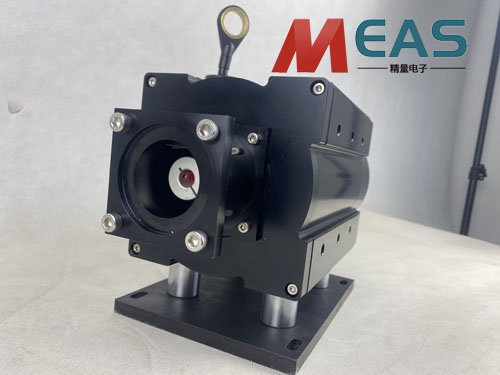

拉線位移編碼器信號源接地時屏蔽層應在信號側接地
新聞來源：原創文章出自濟南精量電子科技 發布時間：2023-2-10 12:02:09 點擊量：1896
拉線位移編碼器信號源接地時屏蔽層應在信號側接地
拉線位移編碼器在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將位移傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因?yàn)橛蓽囟茸兓鸬淖柚底兓粫?huì)影響到測量結果。
拉線位移編碼器信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地；多個測點信號的屏蔽雙絞線與多芯對絞總屏電纜連接時，各屏蔽層應相互連接好，并經絕緣處理。
